Гофрированные трубы или гофротрубы – это прямоточные, криволинейные части трубопроводов, стенки которых снабжены частыми,близко расположенными складками. Такой тип поверхности называются гофрой от французского слова gaufrer.
Складки выполняют функцию ребер жесткости, защищающих корпус трубы и её содержимое от физических воздействий извне – усилий на разрыв, сжатие, излом. Гофротруба более устойчива и к внутренним гидроударам. Благодаря чему её используют, как трубу для въезда на участок и прокладывают в канаву.
В качестве материала стенок гофротруб выступают нержавеющая сталь, а также легкие и недорогие полимеры — полипропилен (ПП), полиэтилен (ПЭ), поливинилхлорид (ПВХ), стекловолокно.
Типичные примеры гофротруб – подземные безнапорные системы канализации и водоотведения, дренажная труба в канаву для сбора талых и дождевых вод. Отдельная область применения – физическая защита силовых и слаботочных сетей, оптических кабелей и других коммуникационных линий. Она отлично подходит как труба в канаву на заезд и для ливневки.
Цены на трубы FDplast ПЭ(прайс-лист)
- Труба ФД ПЛАСТ OD 110 мм ПЭ
336,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ID 110 мм ПЭ
364,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ОD 160 мм ПЭ
520,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ID 160 мм ПЭ
584,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ОD 200 мм ПЭ
741,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ID 200 мм ПЭ
804,00 ₽ – 923,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ОD 250 мм ПЭ
940,00 ₽ – 1 070,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ID 250 мм ПЭ
1 329,00 ₽ – 1 458,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ОD 315 мм ПЭ
1 440,00 ₽ – 1 686,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ID 300 мм ПЭ
1 686,00 ₽ – 2 107,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ОD 400 мм ПЭ
2 144,00 ₽ – 2 625,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ID 400 мм ПЭ
2 625,00 ₽ – 3 033,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ОD 500 мм ПЭ
3 261,00 ₽ – 3 793,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ID 500 мм ПЭ
3 728,00 ₽ – 4 442,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ОD 630 мм ПЭ
5 430,00 ₽ – 6 258,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ID 600 мм ПЭ
5 641,00 ₽ – 6 583,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ОD 800 мм ПЭ
8 236,00 ₽ – 9 176,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ID 800 мм ПЭ
9 825,00 ₽ – 12 257,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ОD 1000 мм ПЭ
12 938,00 ₽ – 15 500,00 ₽Выберите параметры
- Труба ФД ПЛАСТ ОD 1200 мм ПЭ
19 294,00 ₽ – 22 569,00 ₽Выберите параметры
Характеристики и разновидности полимерных гофрированных труб
Важнейшими свойствами гофротруб, которые указываются в их техническом описании, являются:
- 1. Внешний диаметр;
- 2. Внутренний диаметр;
- 3. Коэффициент кольцевой жесткости.
Последний обозначается английской аббревиатурой SN (stiffness nominal) и измеряется в килоньютонах на м2.Чаще всего встречаются коэффициенты SN4, SN8 и SN16. Принято, что коэффициент всегда является степенью числа 2.
В зависимости от номинала жесткости все трубы подразделяются на лёгкие (SN2), тяжелые (SN4 и SN8) и сверхтяжелые (SN16, SN32 и т.д.).
Легкие гофротрубы диаметром до 200 мм размещаются на открытой местности и в пустотелых строительных конструкциях. Тяжелые трубы укладываются в канавы в песчаные и глинистые грунты. Сверхтяжелые трубы с диаметром от 400 мм предназначаются для прокладки в каменистых почвах и на участках с подвижками и зимним морозным пучением.
Также гофрорукава повышенной жесткости рекомендуется монтировать в бетонных и каменных стенах и бетонных фундаментах, которые подвергаются неизбежной усадке после ввода здания в эксплуатацию. Кроме того, повышенная прочность инженерных коммуникаций нужна при монтаже трубопроводов для перемещения горячих и едких жидкостей, а также сточных вод во избежание загрязнения местности.
Монтаж гофротруб может потребоваться на промышленных производствах для защиты коммуникаций от негативных техногенных воздействий (высокие температуры,тепловые сжатия и расширения, гидроудары, вибрация).
Окончательно тип и размер гофрорукава определяют исходя из режима и целей эксплуатации, ожидаемой пропускной способности и характеристик перемещаемой по трубам среды.
Характеристики и отличия гофротруб
Из соображений экономии и удобства транспортировки и монтажа большинство современных гофротруб делают из пластика. Трубы делятся на:
- однослойные и двухслойные;
- снабженные раструбами и обходящиеся без них;
- прямые и гнутые;
- с металлическим зондом и без зонда.
Труба, корпус которой состоит из двух слоев, ожидаемо обладает большей прочностью, нежели однослойная, однако она тяжелее и дороже. Внутренний цилиндр имеет гладкие стенки, окрашенные в светло-серый цвет (для удобства осмотра и очистки от загрязнений, солевых отложенийи накипи). Гофрированной остается лишь «верхняя одежда» трубы. Гладкие стенки гарантируют более высокуюскорость потока и более эффективную циркуляцию в системе.
Для стыковки труб используют сварку и муфтовые соединения. Изделия с раструбом с одной стороны просто вставляют друг в друга.
По правилам радиус изгиба криволинейной трубы должен быть не меньше трех внутренних диаметров. Если двуслойный гофрорукав имеет диаметр внутренней составляющей 150 мм, то радиус скругления должен быть не меньше 450 мм.
Металлический зонд позволяет прокладывать трубы без рытья непрерывной канавы,методом прокола. По линии залегания будущего трубопровода в почве вырываются промежуточные шурфы, труба с зондом горизонтально погружается в грунт и с помощью специального оборудования проталкивается к следующему шурфу. Таким образом,например, монтируется дренажная труба на заезд на территорию загородного домовладения.
Стандарты и типы труб
- Гост Р 54475-2011 – Трубы полимерные со структурированной стенкой и фасонные части к ним для систем наружной канализации.
Поставщики и производители в России
- Продукция Pragma
Производитель Россия.
Отличаются высокой устойчивостью в ударным нагрузкам. Устойчив к низким температурам. - Продукция Polytron
Производитель Сербия.
Отличается высокой кольцевой жесткостью. Устойчивы к химическим воздействиям. - Продукция Корекс
Производитель Белоруссия.
Стойки к химическим воздействиям. Используются для отвода холодной и горячей воды. - Продукция Корсис
Бренд Италия.
Высокая кольцевая жесткость. Устойчивы к перепадам температур. Устойчивы к химическим воздействиям. - Продукция Корсис Эко
Производитель Россия.
Производятся из вторичного сырья. Применимы в системах без высокой нагрузки. Отличаются низкой ценой. - Продукция Magnum
Концерн SYSTEM GROUP, Италия.
Отличается высокой кольцевой жесткостью. Устойчивы к химическим воздействиям. Устойчивы с температурам ниже -40. - Продукция ФД-пласт
Производитель Россия.
Отличаются низкой ценой. Устойчивы к химическим агрессивным средам. Устойчивы к низким температурам. Высокий показатель кольцевой жесткости.
Где применяют гофрированные трубы
Остановимся подробнее на использовании «складчатых» труб в быту и производстве. С их помощью решаются следующие хозяйственные задачи:
- Сбор грунтовых, талых и дождевых вод;
- Отведение сточных вод от частных и нежилых домов ;
- Устройство систем электроснабжения и низковольтных сетей;
- Отвод в системах кондиционирования;
Для проведения следующих видов работ организации и частные лица покупают гофрированные полимерные трубы:
1 Строительство больших и малых объектов ЖКХ: сбор грунтовых, талых и дождевых вод на территориях частных домовладений, муниципальных и коммерческих объектов. Чем выше склонность территории к подтоплению, тем больше диаметр труб, он может достигать 400-500 мм, особенно при монтаже трубы в канаву на въезд.

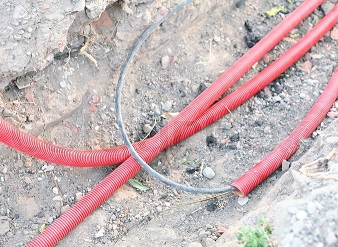

2 Для прокладки высоковольтных кабелей: устройство систем электроснабжения и низковольтных сетей. К числу последних относятся телефонные линии, структурированные кабельные сети, оптическое волокно, системы безопасности и контроля доступа. Труба не отвечает за электробезопасность, она лишь защищает кабель от внешних физических воздействий. Внешний диаметр рукавов не превышает 110 мм.
3 Устройство канализационных систем: Гофрированная канализационная труба используется для отведения сточных вод от частных и нежилых домов в системах автономной канализации. Устройства автономной канализации – безнапорный гофрированный трубопровод соединяет дом с септиком;

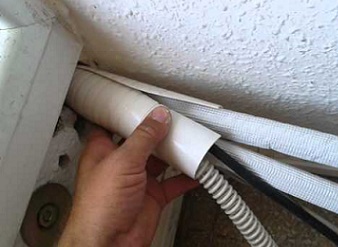

4 Прокладка и отвод систем кондиционирования: укладка труб систем кондиционирования в дополнительных гофроруковах позволяет избежать перегиба комуникаций кондиционера и как следствие выход из строя;
Запаянные с обеих сторон и заполненные воздухом гофротрубы очень большого диаметра (более 500 мм) востребованы при гидротехнических работах, как средства обеспечения плавучести грузов, аварийных судов и различных механизмов.
В малоэтажном строительстве и благоустройстве потребность в пластиковых гофротрубах высокой жесткости возникает при проведении следующих работ:
- 1. Устройстве фундаментов (как ленточных, так и плитных) в малоэтажном строительстве. Трубы укладываются вместе с деревянной опалубкой, а затем все заливается бетоном.
- 2. Возведении стен из кирпича, блоков, железобетонных конструкций. Коэффициент жесткости труб должен учитывать возможную усадку стен.
- 3. Монтаже автономной канализации. Безнапорная трубопроводная система соединяет дом с расположенным на участке септиком.
- 4. Устройстве систем электроснабжения и телекоммуникации.
- 5. Благоустройстве частных и общественных территорий операторами ЖКХ.
- 6. Ландшафтномдизайне — установке дренажных систем в местах скопления дождевых и талых вод.
В последнем случае применяются гибкие перфорированные гофротрубы односторонней проницаемости. Трубы укладываются в канаву на небольшую глубину (1-1,5 м) и обязательно ниже уровнейпромерзания грунта и фундамента, который нужно защитить от воды.
Почвенные, талые и дождевые воды проникают в трубу и направляются прочь от объекта водоотведения благодаря небольшому уклону дна траншеи, сделанному при монтаже трубопровода. Воизбежание смещения положениятрубы в канаве она укладывается на песчано-гравийную подушку и засыпается щебнем или галькой.
Перфорированные трубы всегда однослойные и имеют сравнительно небольшой диаметр 150-200 мм. Они поставляются в гибких бухтах длиной от 40 до 100 метров, которые несложно порезать на куски нужной длины. Для устройства трубы в канаву на заезд лучше приобрести обособленный гофрорукав длиной 6 метров.
